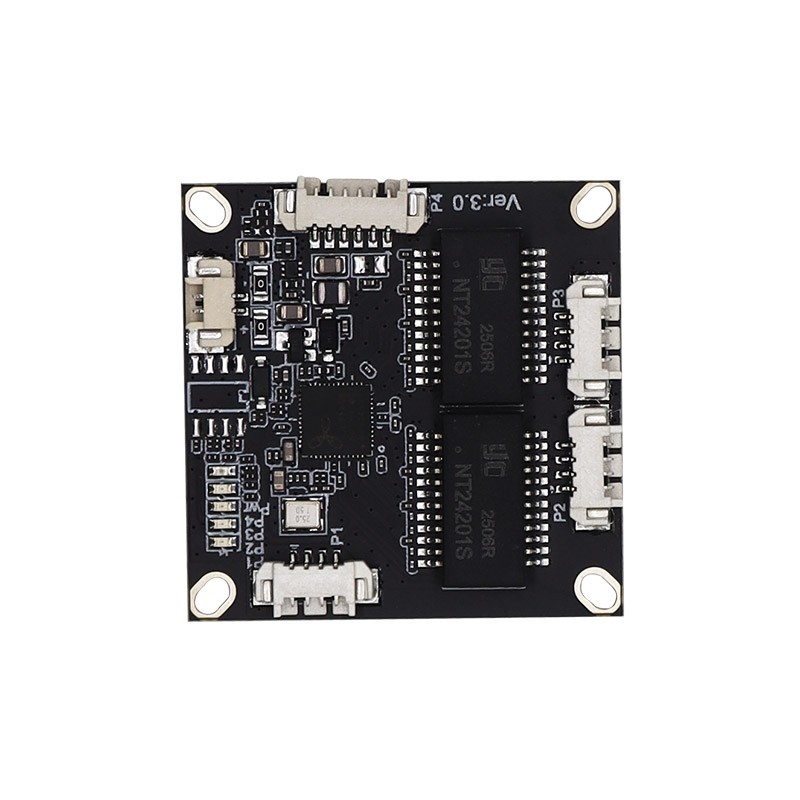

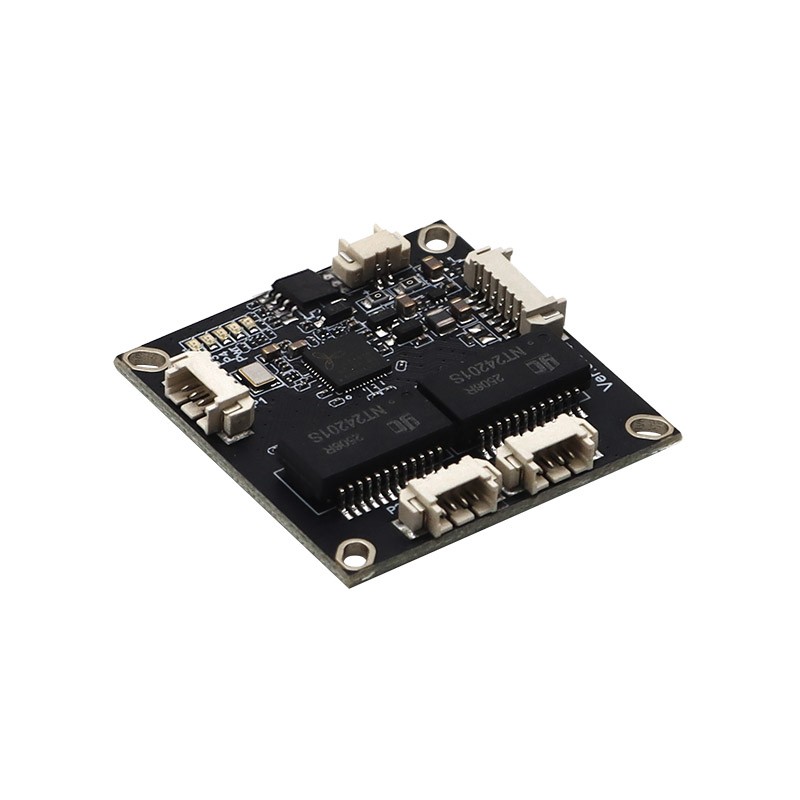

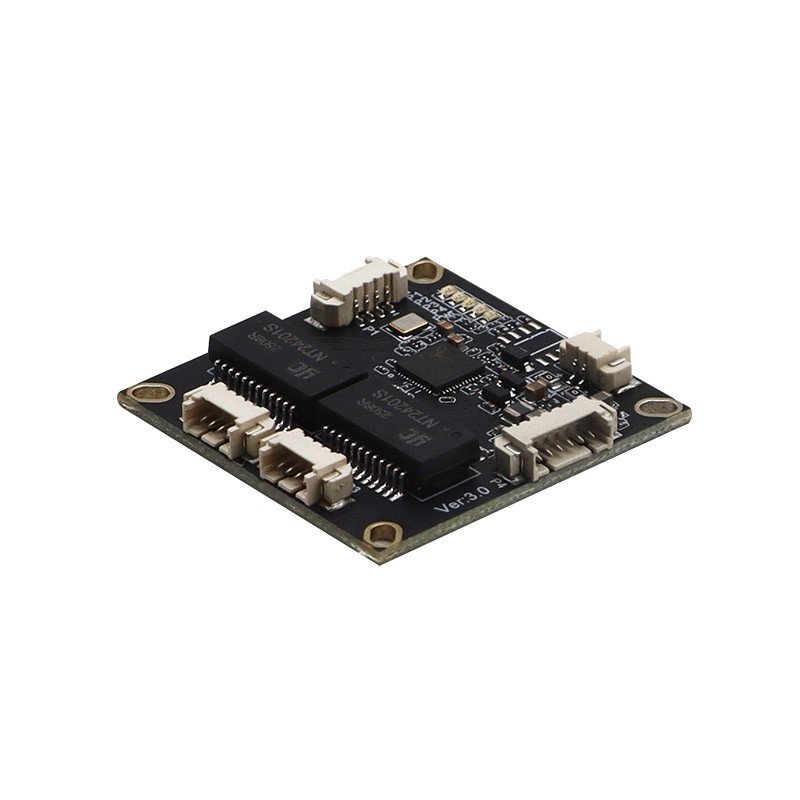

YN- S10402四口百兆纯国产Mini交换机模块

※ 每一颗元器件纯国产，无外资背景

※ 即插即用，无需配置

※ 结构紧凑、38x38mm小尺寸设计

※ 自动: MDI/MDIX消除交叉电缆的需要

※ 提供4个10/100M自适应以太网座子

※ 全双工采用IEEE 802.3x标准，半双工采用Backpressure标准

※ 支持5~15V的宽电压输入，反向保护不供电

※ IEEEE802.3x流量控制提供可靠的数据传输

※ 无风扇设计确保安静运行

※ 自动协商: 保证每个端口的最高速度

※ 工作温度：-40℃~85℃

服务支持

  • 产品功能
  • 规格参数
S10402图1(1)


纯国产方案

4口百兆迷你交换机模块

IEEE 802.3i, 802.3u, 802.3x

型号：YN-S10402

S10402图2(1)

小巧灵活嵌入式设计

提供4个100M自适应以太网座子，即插即用，可以立即将网络连接扩展到多个设备。由于所有端口都支持 Auto-MDI/MDIX，因此无需担心要使用的电缆类型。

输入电压5~15V

S10402图3(1)

专为工业环境设计

为了切实确保产品在宽压宽温环境下的可靠性，全方位保障其能够在各类电气环境中正常运作。

在 -40℃~85℃ 的环境下，全方位均展开持续48小时的工作效能测试、存储稳固性测试以及循环耐用性测试等多项相关测试。

S10402图4(1)

启动稳定性能测试

电压测试方面，分别在5V、9V、12V等不同电压宽度下进行了上百次断电重启测试，高度模拟实际环境中电压波动的情况，以此严格检验交换机的稳定性和恢复能力。

S10402图5(1)

精选器件

高标准行业器件，经过严格的耐久性测试，使用寿命长，减少设备维护和更换成本。

S10402图6(1)

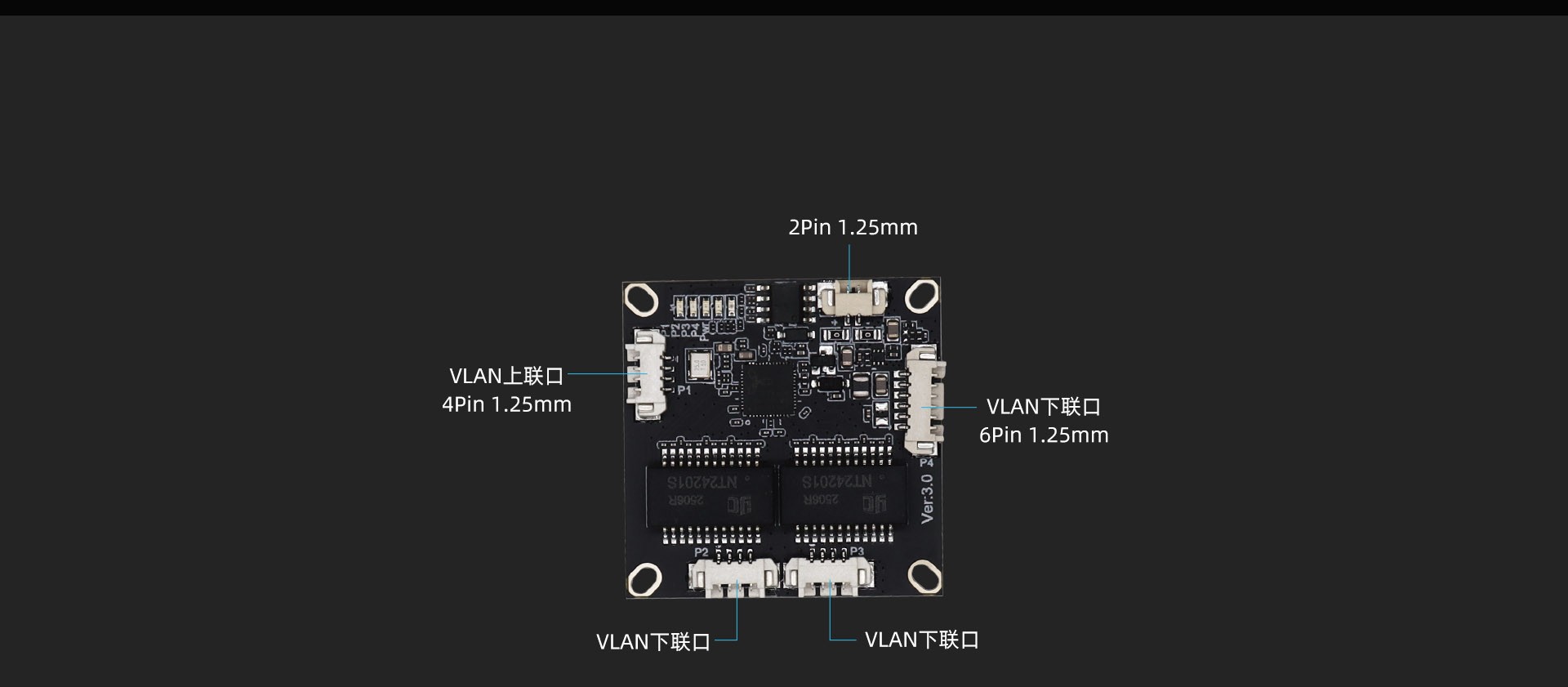

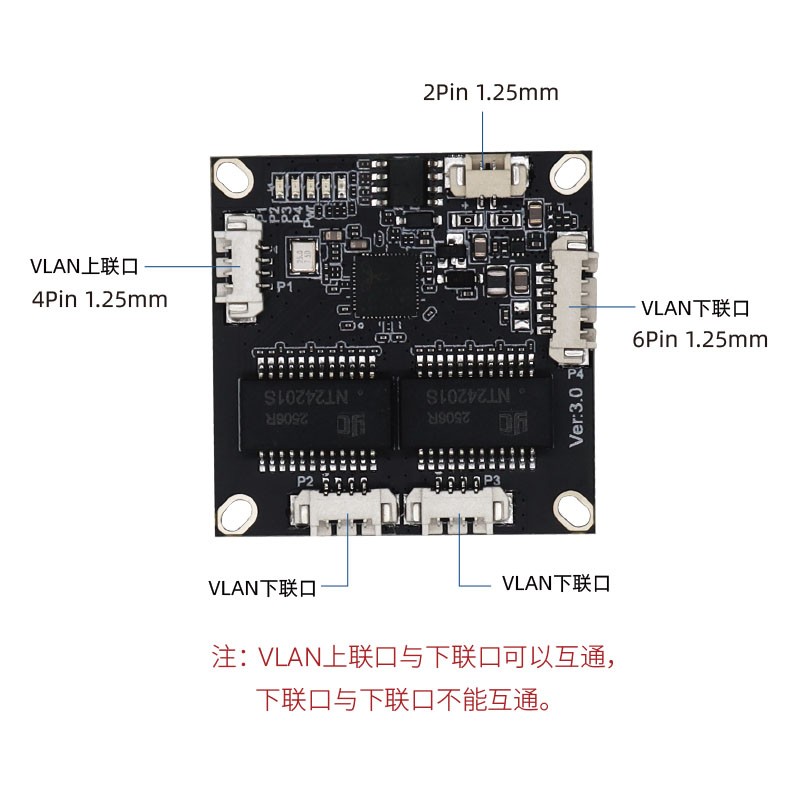

支持VLAN

VLAN上联口与下联口可以互通，下联口与下联口不能互通。

YN- S10402四口百兆纯国产Mini交换机模块

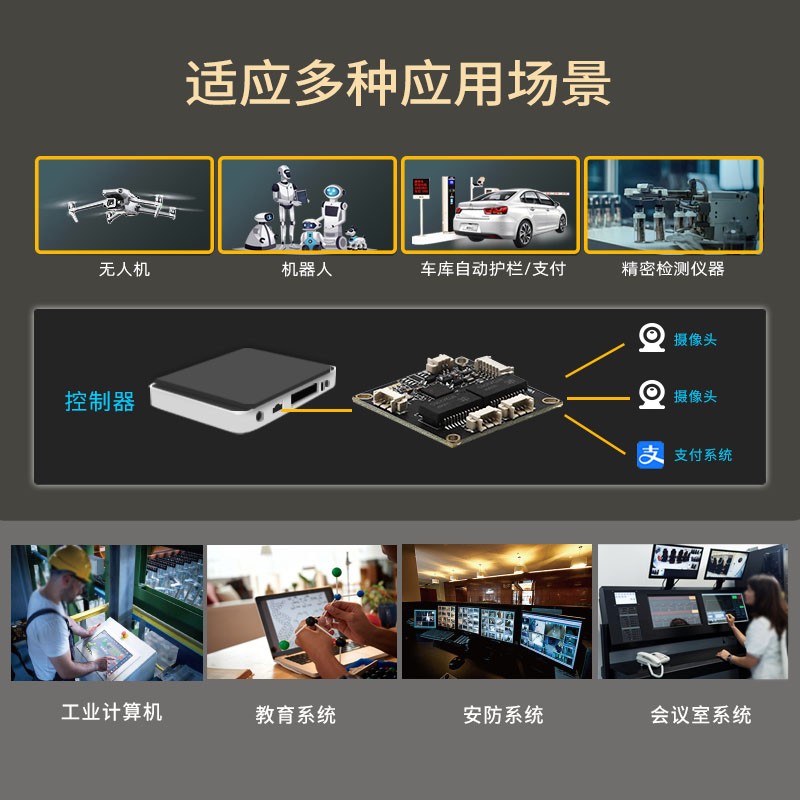

应用领域

如：会议室系统、教育系统、安防系统、工业电脑、网络摄像机、机器人、网关。

会议系统
无线网络摄像机
教育系统
工业电脑
机器人
安防系统

标准：IEEE 802.3i, 802.3u, 802.3x

LED指示：电源，Link/Act

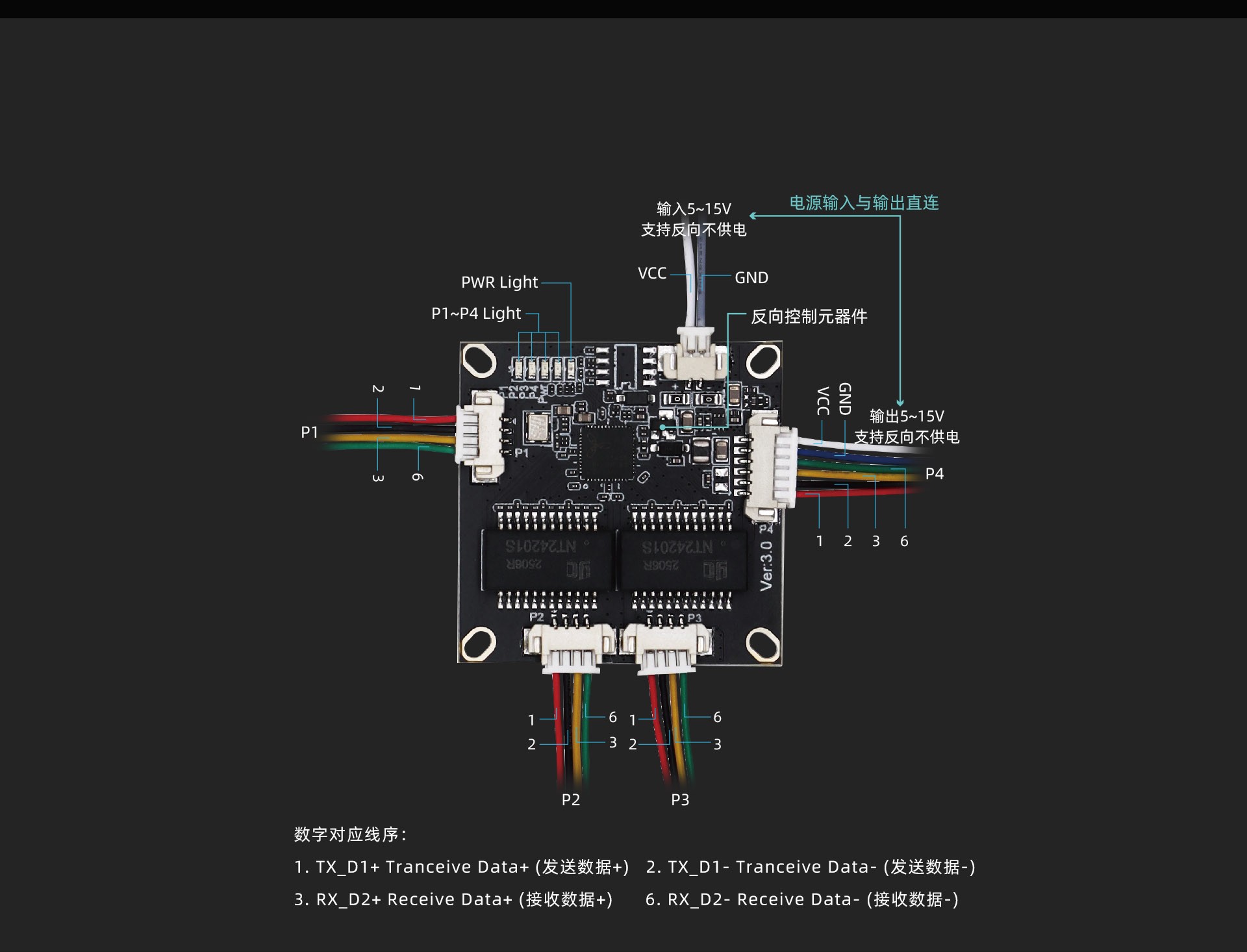

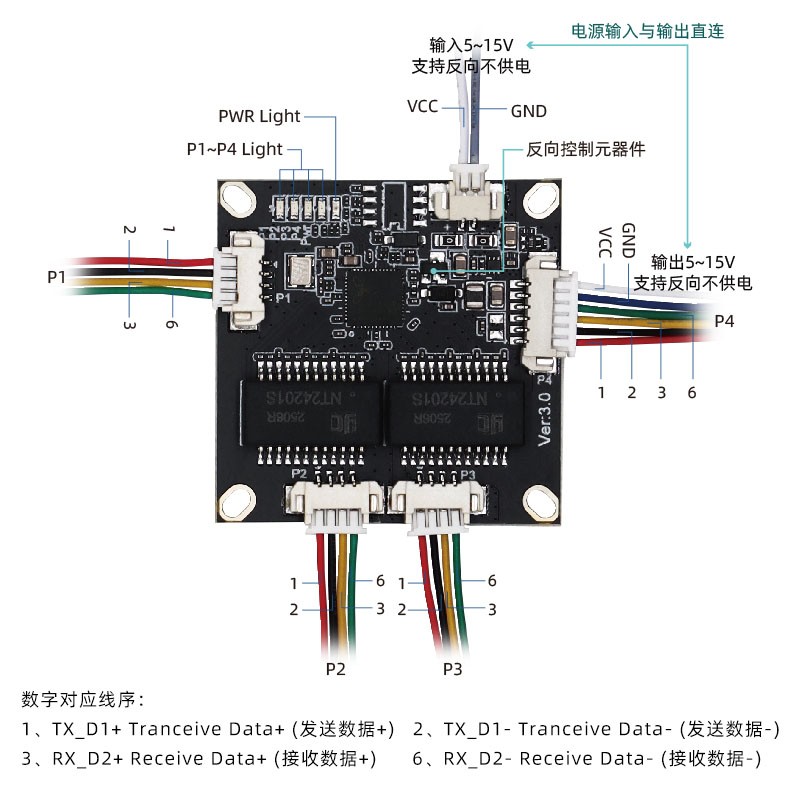

接口：4个10/100Mbps  MX1.25-4P连接器

支持VLAN

输入电压：5~15V  MX1.25 2P连接器，支持反向保护不供电

传输方式：存储和转发

交换容量：1.0Gbps

MAC地址学习：自动学习，自动老化

空载：0.9W@12VDC

负载：2W@VDC

外形尺寸：

卧式（38×38×5.2mm）

立式（38×38×5.8mm）

工作环境：⼯作温度 -40℃ ~ 85℃

                 存储温度 -40℃ ~ 85℃

                 ⼯作湿度 10%RH ~90%RH， 不凝结

                 存储湿度 5%RH ~ 90%RH， 不凝结
