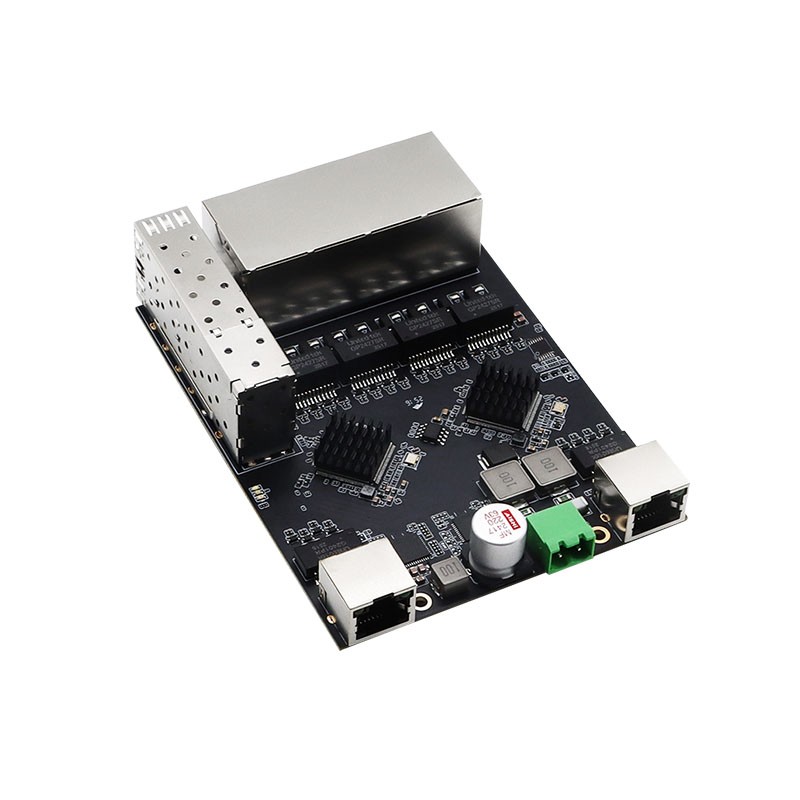

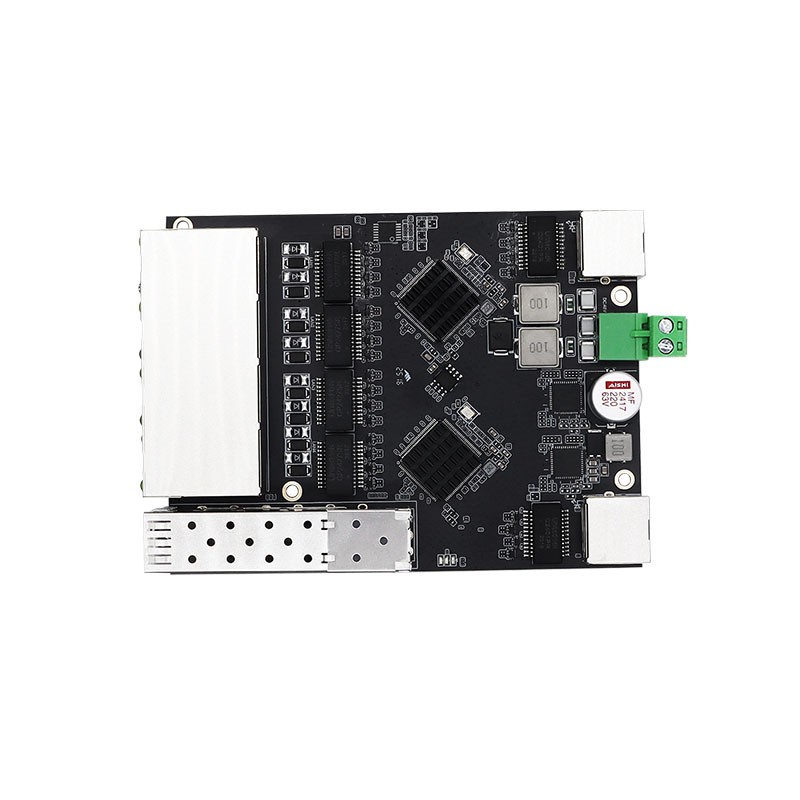

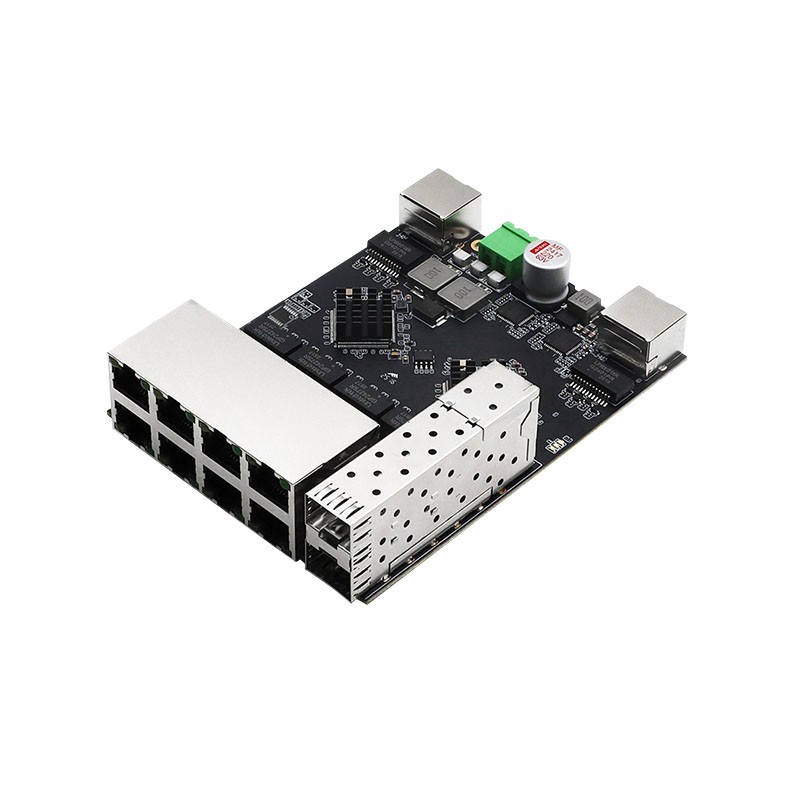

YN-IES1012P 工业级纯国产10电2光千兆PoE交换机模块

※ 每一颗元器件纯国产，无外资环境

※ 10个10/100/1000M自适应RJ45端口

※ 2个千兆 SFP口

※ 无风扇设计确保安静运行

※ 自动协商: 保证每个端口的最高速度

※ 全双工采用IEEE 802.3x标准，半双工采用 Backpressure 标准

※ 宽压12~60V，浪涌4KV，支持正反接入保护、防冒火花保护

※ ⽀持IEEE 802.3af/at标准，单端⼝最⼤PoE输出可达30W

※ 支持静电接触8KV

※ 工业级工作温度：-40℃~85℃

※ 反接保护，短路过流保护，浪涌保护，保证设备不间断⼯作

※ EMC⾼防护等级，⽆惧各种恶劣环境

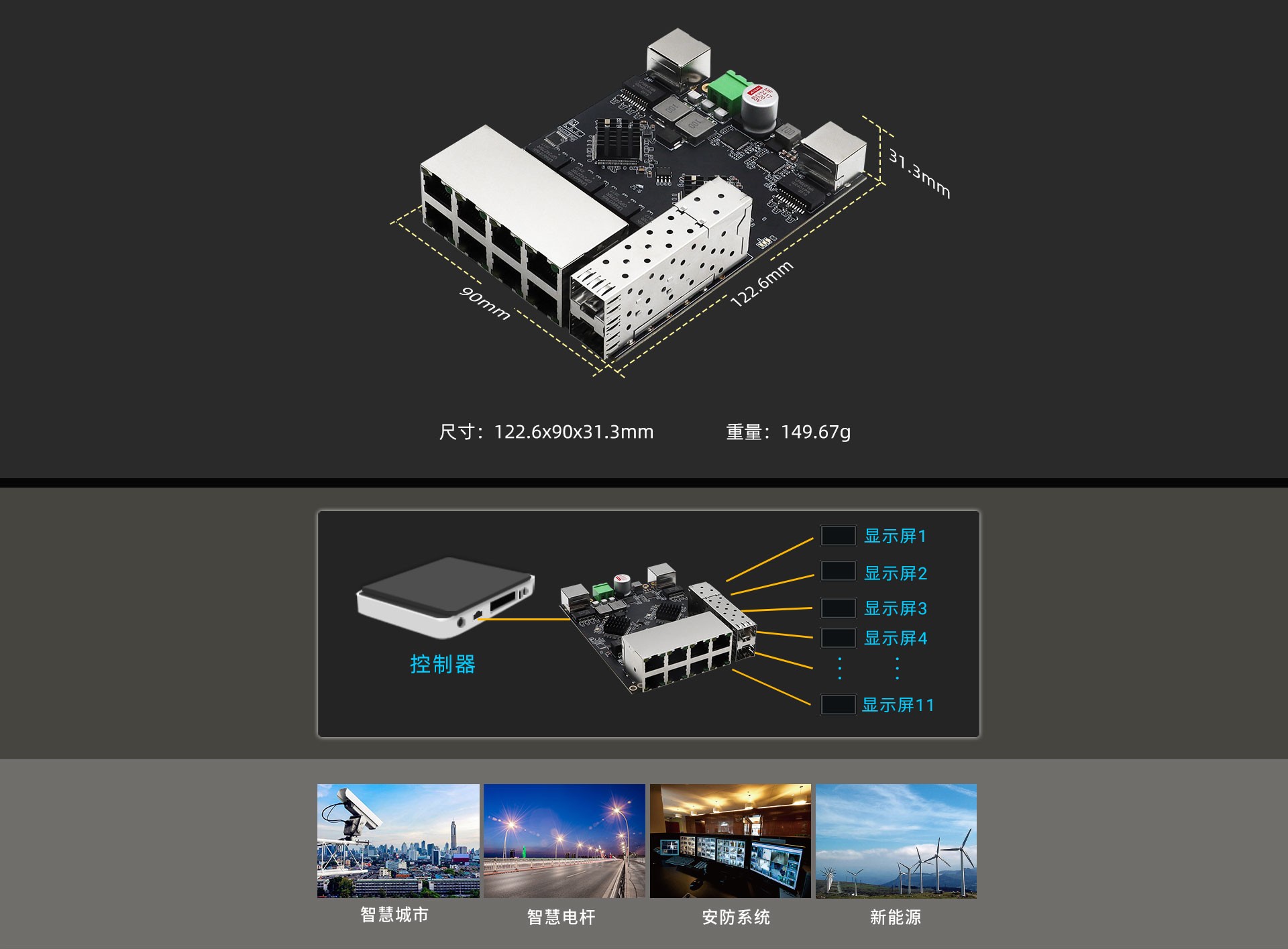

※ 尺寸：122.6 x 90 x 31.3mm

服务支持

  • 产品功能
  • 规格参数
1012P-1(1)


工业级纯国产

10电2光千兆PoE交换机模块

【PoE支持IEEE 802.3 af/at标准】

10个千兆RJ45端口+2个千兆SFP端口

型号：YN-IES1012P

1012P-2(1)



     -40~85℃             IP30防护          单口30W 功率        精选工业级

      宽温工作                                         PoE输出                  器件

1012P-3(1)
1012P-4(1)

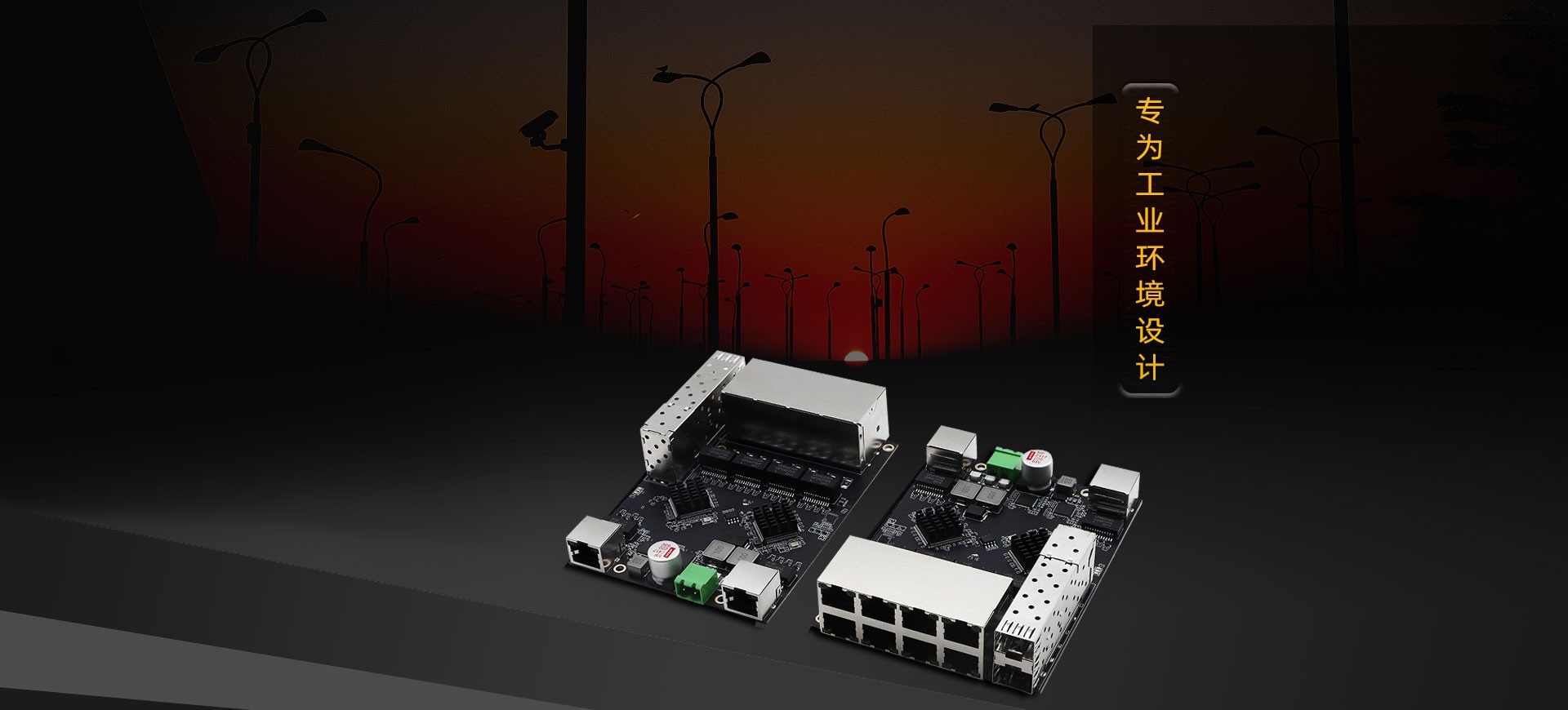

专为工业环境设计

这是专为⼯业环境设计的10电2光千兆PoE交换机模块。提供⾃适应10个RJ45 端⼝（其中8个支持PoE供电，符合IEEE 802.3af/at标准）和2个SFP端⼝，严格按照-40~85℃⼯作温度设计，精选⼯业级器件，采⽤⾃然散热⽅式，保证设备在此温度范围内⻓时间稳定⼯作，⾼标准电磁抗⼲扰防护设计，适应电⼒、⼯业⼚房等各种恶劣电磁环境。

1012P-5(1)

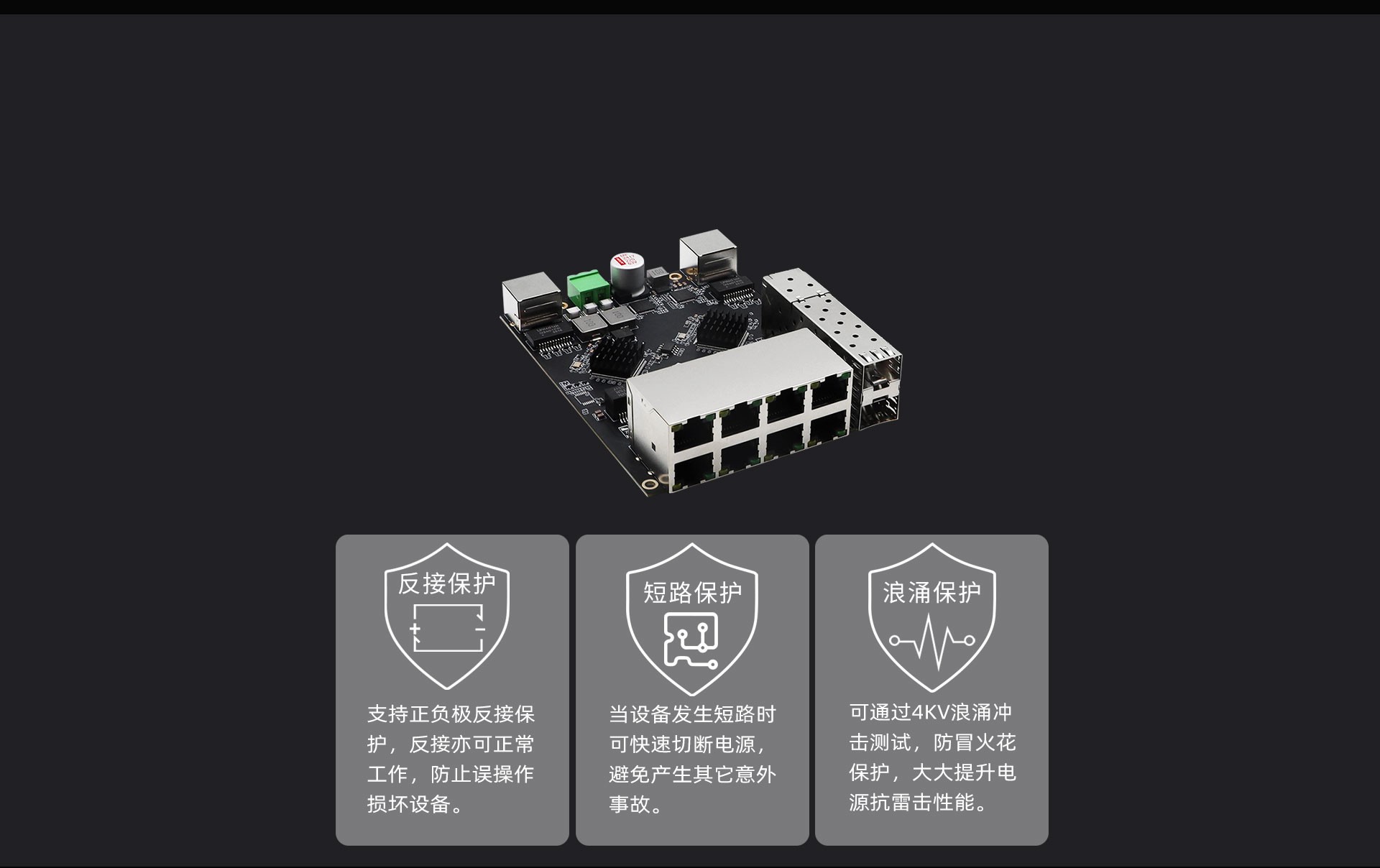

多重电路保护

反接保护，短路过流保护，浪涌保护，保证设备不间断⼯作。⽀持12~60V电压输⼊，PoE供电时建议电源使用52V，适配各种⼯业电源。

1012P-6(1)

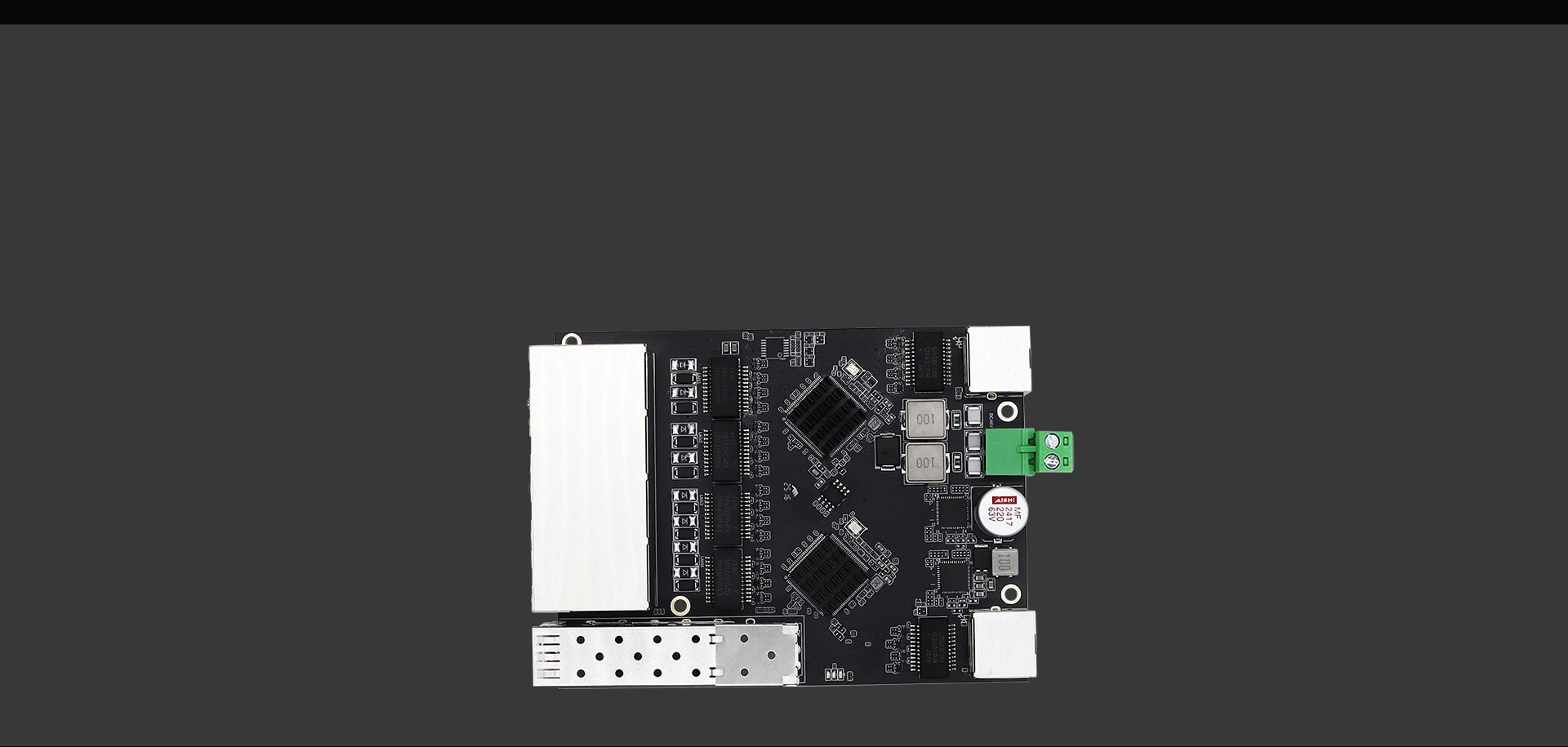

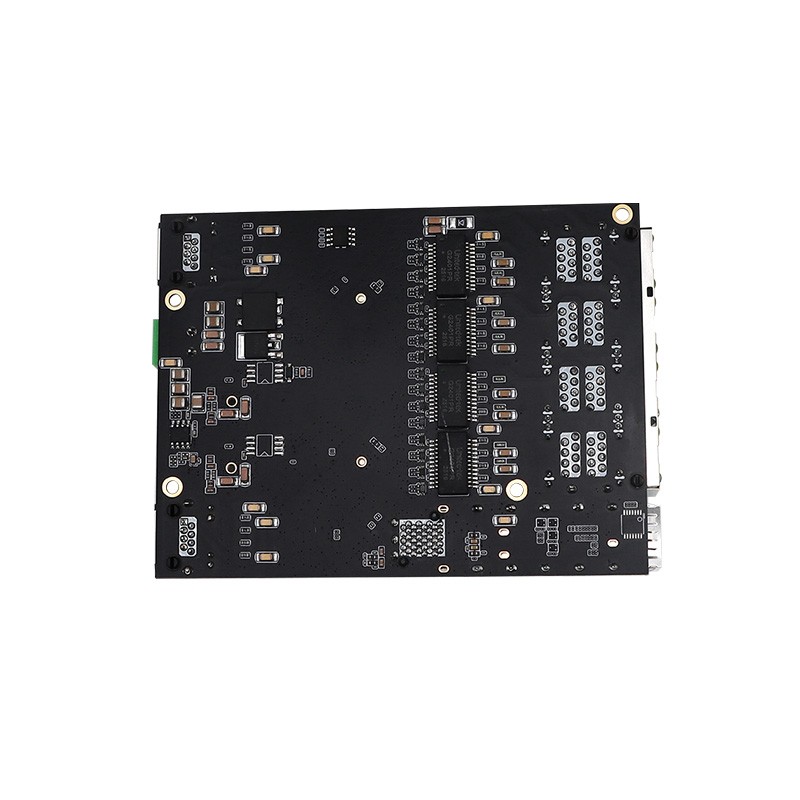

精选工业级器件，大大降低设备故障

PCB板采⽤化学镍⾦板，具有⾼抗腐蚀、抗氧化性能，电⽓性能更优异。⾼冗余系统电路设计，避免外界环境突变影响设备正常⼯作。精选⾼规格⻓寿命电容，⼤幅度提升产品的使⽤寿命。

1012P-7(1)

启动稳定性能测试

电压测试方面，分别在串联12V和单个12V、24V、48V等不同电压宽度下进行了上百次断电重启测试，高度模拟实际环境中电压波动的情况，以此严格检验交换机的稳定性和恢复能力。

1012P-8

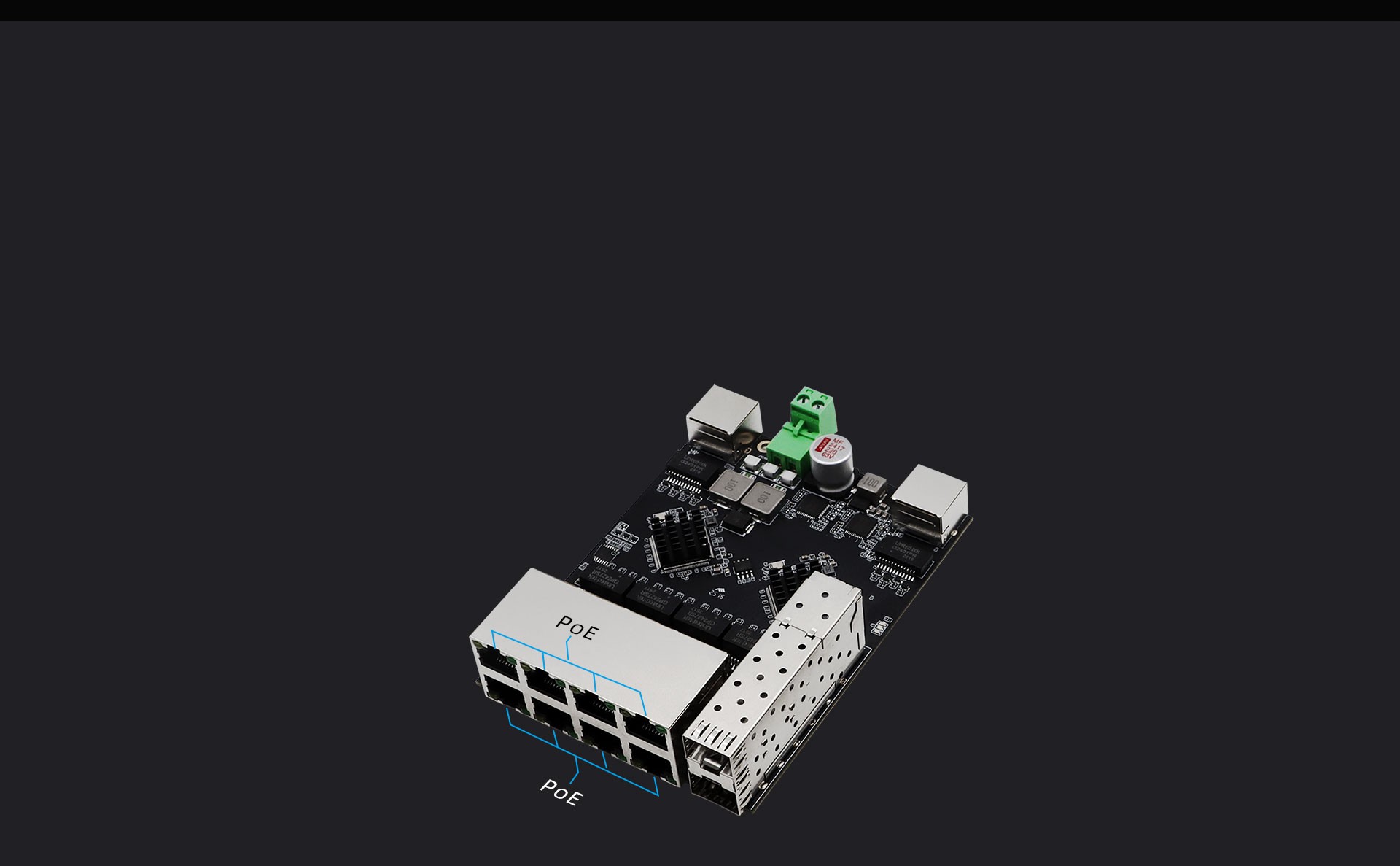

严守IEEE 802.3 af/at标准，

整机PoE输出功率可达240W

严守IEEE 802.3af/at标准，单端口供电可达30W，整机输出功率高达240W，充分保障每一个端口的供电需求。拥有符合PSE标准的过流、过压、浪涌、短路等防护机制，每个端口都拥有自己的独立电路，配合独立保险丝，即使单路故障，也不影响其他端口的正常工作。

1012P-9

YN-IES1012P 工业级纯国产10电2光千兆PoE交换机模块

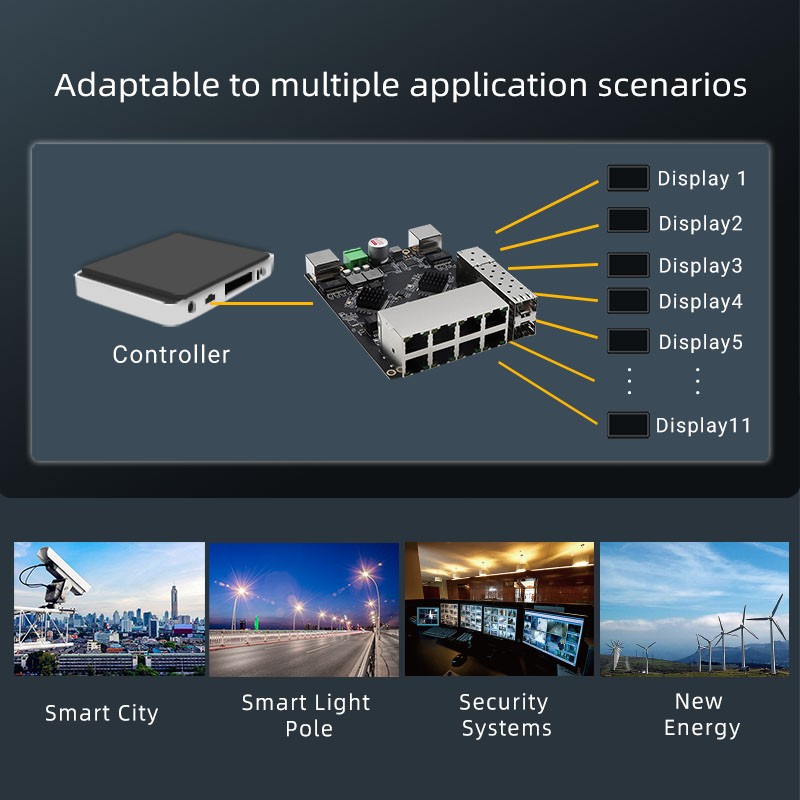

应用广泛，适应多种领域

如：户外大型显示屏、工业安防、安防系统、工业自动化、工业计算机、新能源等领域。

户外显示屏
工业安防
工业计算机
安防系统
工业自动化
新能源

标准：IEEE 802.3, 802.3i, 802.3u, 802.3x, 802.3AF/AT

协议：CSMA/CD

LED指示：电源，Link/Act

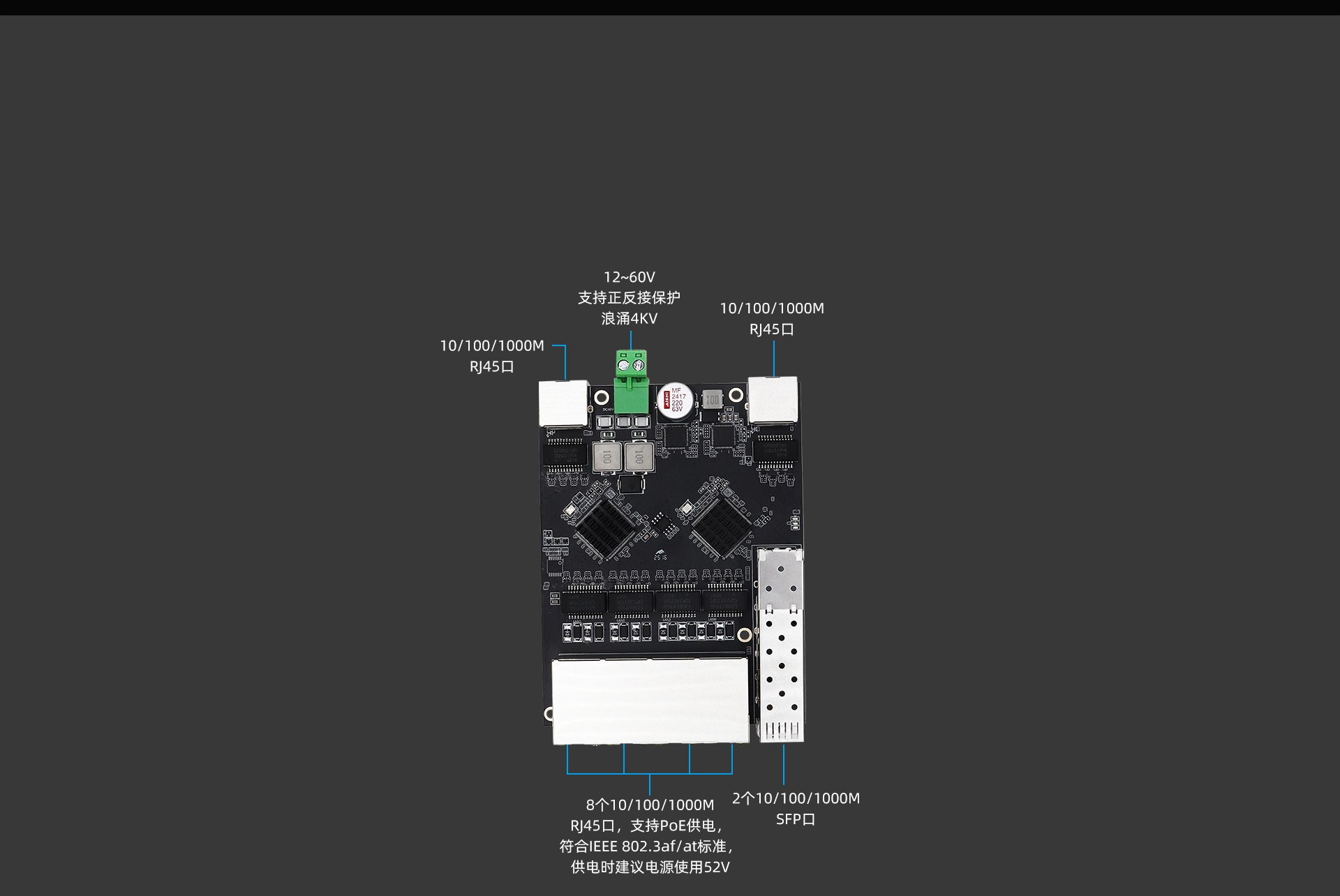

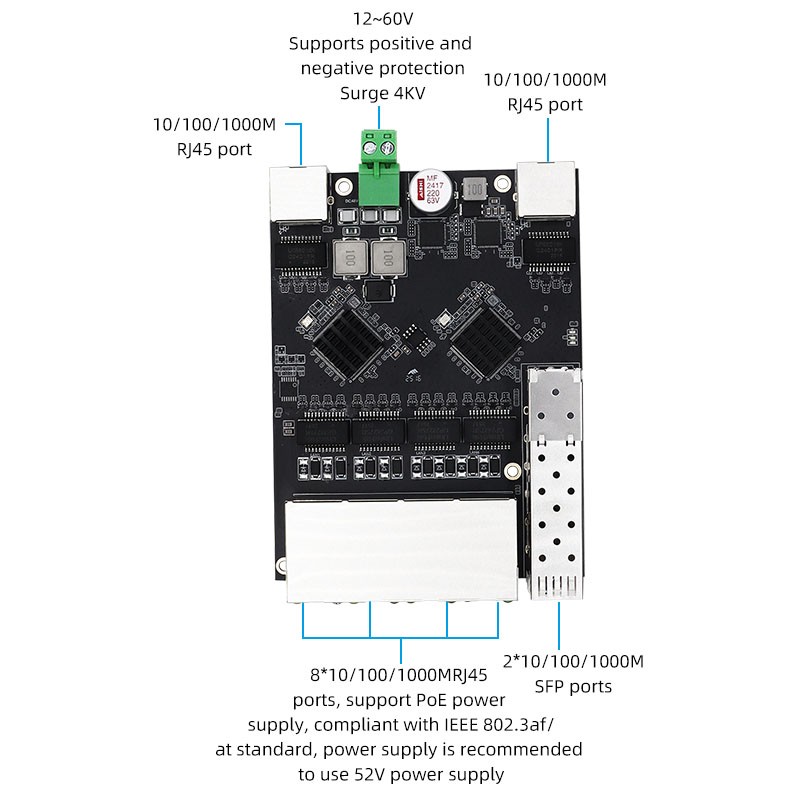

端口：10个10/100/1000M自适应RJ45端口（其中8个支持PoE供电，符合IEEE 802.3af/at标准，供电时建议电源使用52V）和2个千兆 SFP口

输入电压：12~60V （支持正反接保护、防冒火花保护、浪涌4KV）

静电（接触）：8KV

数据传输速率： 以太网：10Mbps（半双工）、20Mbps（全双工）

快速以太网：100Mbps（半双工）、200Mbps（全双工）

千兆以太网：2000Mbps（全双工）

网络媒介（网线）：10Base-T：UTP 3、4、5类电缆（最大100m）、EIA/TIA-568 100ΩSTP（最大100m）

                           100Base TX：UTP 5类5e电缆（最大100m）、EIA/TIA-568 100ΩSTP（最大100m）

                           1000Base-T：UTP 5e类电缆（最大100m）、EIA/TIA-568 100ΩSTP（最大100m）


传输方式：存储和转发

帧转发速率：0Base-T：14881pps/端口

               100Base TX：148810pps/端口

               1000Base-T：1488095pps/端口

MAC地址学习：自动学习，自动老化

工作环境：工作温度-40℃~85℃

                 存储温度-40℃~85℃

                 工作湿度10%RH~90%RH，不凝结

                 运行湿度5%RH~90%RH，不凝结
