※ 符合IEEE802.11N,IEEE802.11G/B,IEEE802.3/3U标准。

※ 支持4G全网通 LTE-FDD/LTE-TDD/WCDMA/GSM 多模 LTE Cat4。

※ 支持覆盖频段:LTE-FDD:B1/B3/B5/B8

                            LTE-TDD:B34/B38/B39/B40/B41 WCDMA:B1/B8 GSM:900/1800。

※ 支持中国及海外主流运营商认证(印度、东南亚、中东、欧洲等地区频段覆盖),具备充分的可靠性和稳定性。

※ 采用标准 DC12V/1A 供电,支持宽电压 DC 5-15V 范围输入,如集中供电更简单、更人性化。

※ 采用进口品牌阻容件,炉后参数误差更小、功耗更低、模组电路性能更稳定、寿命更耐久;板载带磁粉屏蔽型功率电感,能有效抗干扰,输出电路纹波更低。

※ 支持DTU-UART(客户端和服务端)。

  • 产品功能
  • 规格参数
版块1

N3 4G无线路由模块

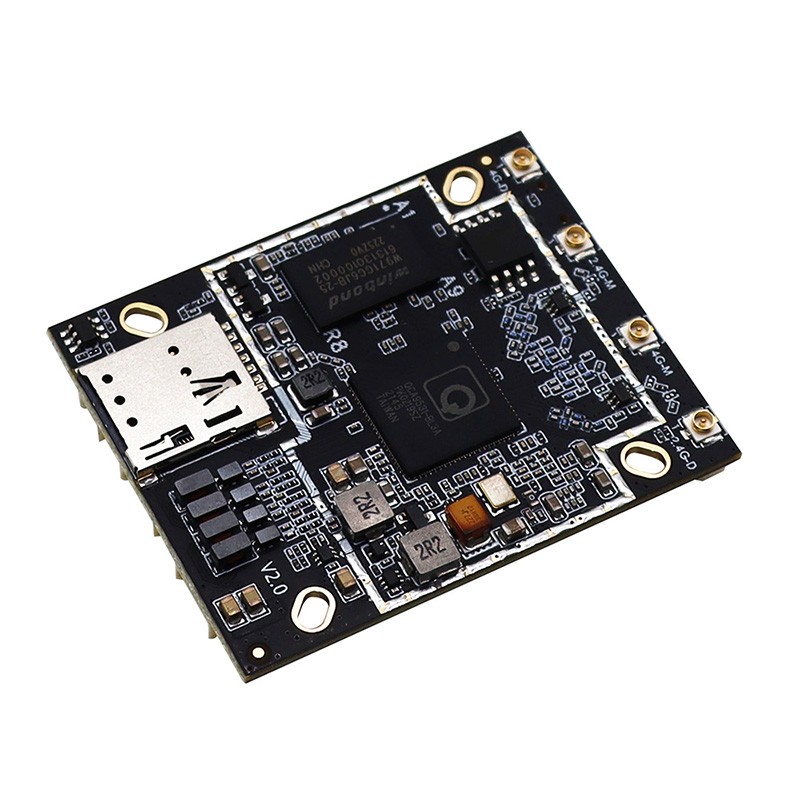

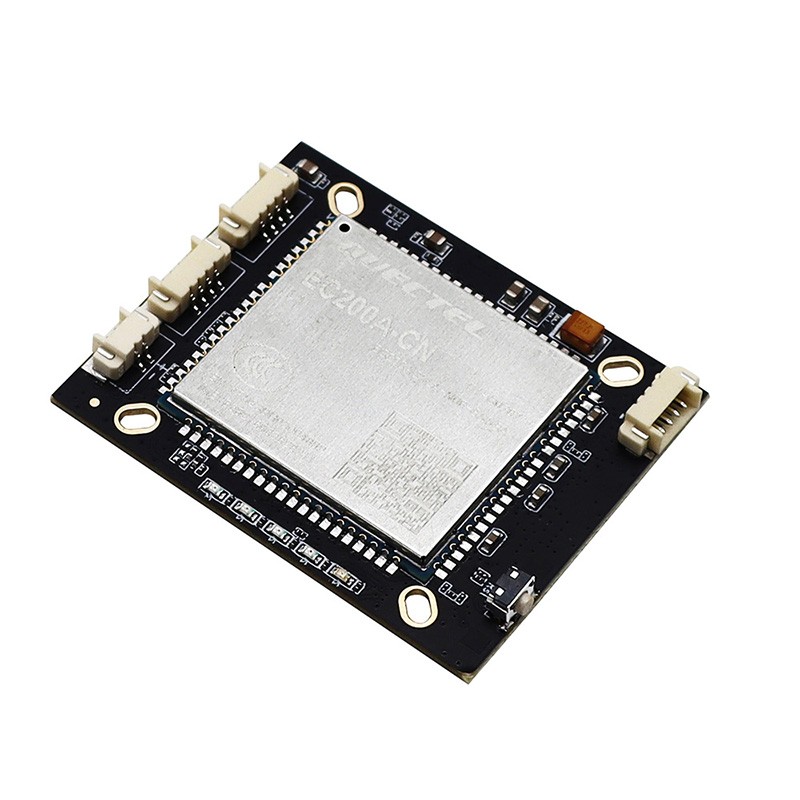

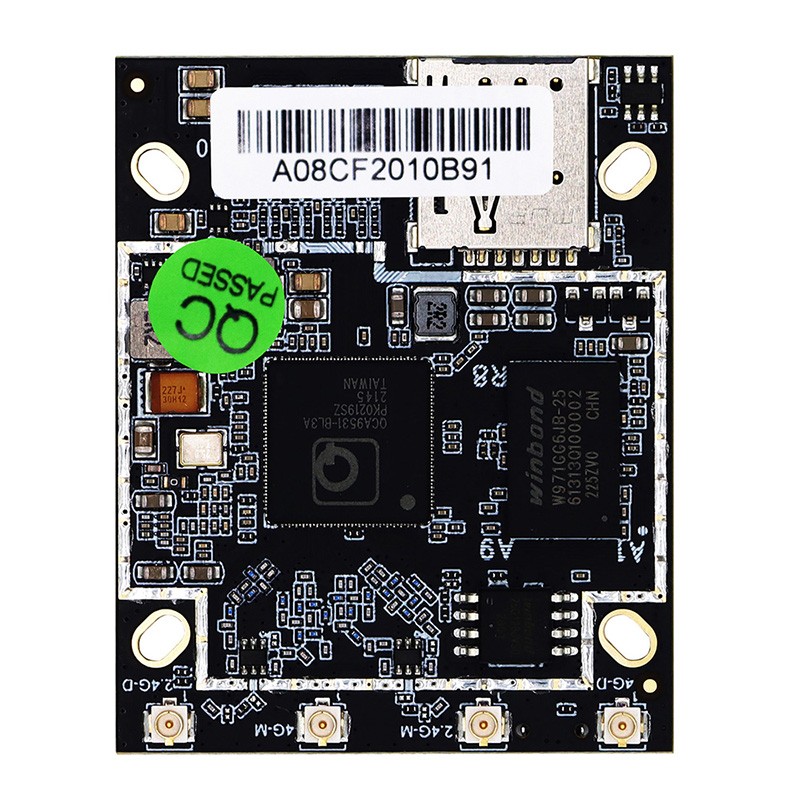

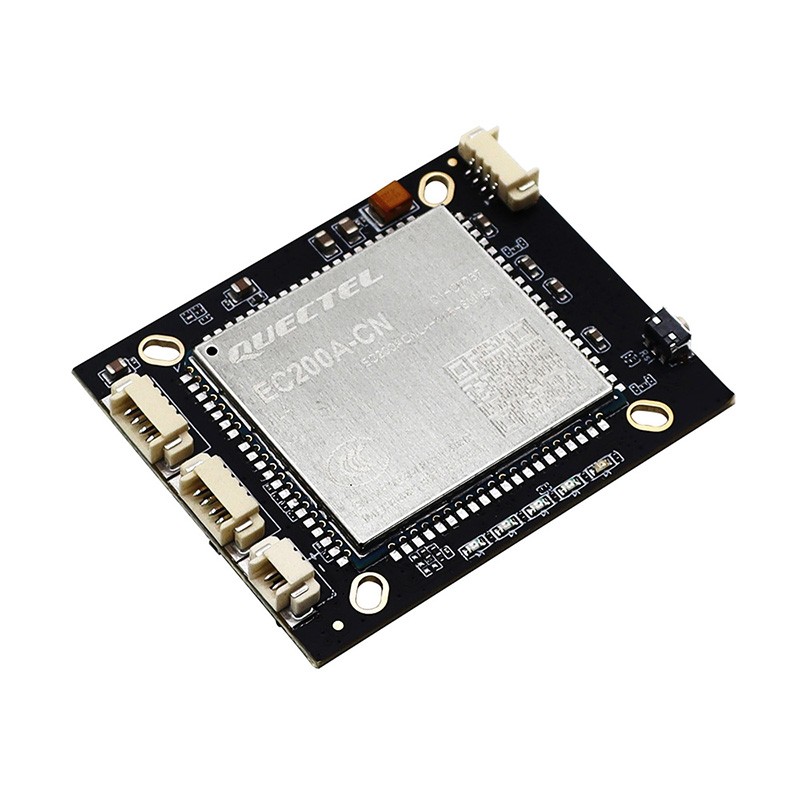

高通 QCA9531 主芯片,嵌入全网通 4G 模组,是一款无线迷你 4G 路由器模组,安防摄像头 40*50mm 标准尺寸,无线支持 802.11N,最高可达 300Mbps,可以应 用于复杂的环境,如自动化设备,智能监控,环境监控,风力发电等。

版块2

支持4G全网通

LTE-FDD/LTE-TDD/

WCDMA/GSM多模

LTE Cat4。

版块3

产品尺寸图

版块4

产品接口定义图

N3 4G无线路由模块

应用领域

如:机器人数据上传、智慧城市电杆建设、电表抄表、无人机、嵌入式4G图传、自动化设备等。

建筑自动化
智能电网
无人机
家庭自动化
机器人
高清图传


硬件


CPU:QCA9531


内存:默认128MB


FLASH:默认16MB


接口:支持1个10/100M自适应WAN PHY接口,支持自动翻转(Auto MDI/MDIX)

          支持1个10/100M自适应LAN PHY接口,支持自动翻转(Auto MDI/MDIX)


最大功耗:<8W


尺寸:38X48mm



无线功能


无线标准:IEEE802.11N/G/B


无线速率:2T2R:300Mbps


CE EIRP:<20 dBm (2.4 GHz)


接收灵敏度:11g 54M: -74 dBm        11n HT20: -71 dBm        11n HT40: -67 dBm


无线功能:启用/禁用无线无线电、无线调度、WMM、无线统计信息


无线安全:无线安全功能开关       64/128/152位WEP加密

                  WPA-PSK/WPA2-PSK, WPA/WPA2安全机制         WPS快速安全设置



软件


工作模式:无线路由、接入点、客户端、无线中继、桥接、WISP


WAN类型:动态IP/静态IP/PPPoE


DHCP:DHCP客户列表


NAT 转发:端口转发,DMZ


防火墙安全:IP与MAC地址绑定


协议:IPv4



其它


认证:FCC, CE, SRRC, RoHS


运行环境:运行温度 -20℃~75℃

                 存储温度 -40℃~100 ℃

                 运行湿度 10%~90% 不凝结

                 储存湿度 5%~90% 不凝结
