N5-A 嵌入式大功率 5G USB 无线模块

※ 满足IEEE 802.11n 2x2 MIMO WLAN

※ 2T2R模式,支持300Mbps的PHY数据速率

※ 支持USB接入、方便用户扩展WiFi嵌入式应用应用

※ 性能稳定,功能强大,扩展性强

※ DC3.3V DC5.0V电源输入

※ 邮票孔设计,贴片更加方便便捷,牢固性更强

※ 可以灵活使用IPEX连接器接外部天线,也可以做外部跳选自型设计外置天线

※ 支持多种无线网络类型:AP模式和STAION模式

  • 产品功能
  • 规格参数

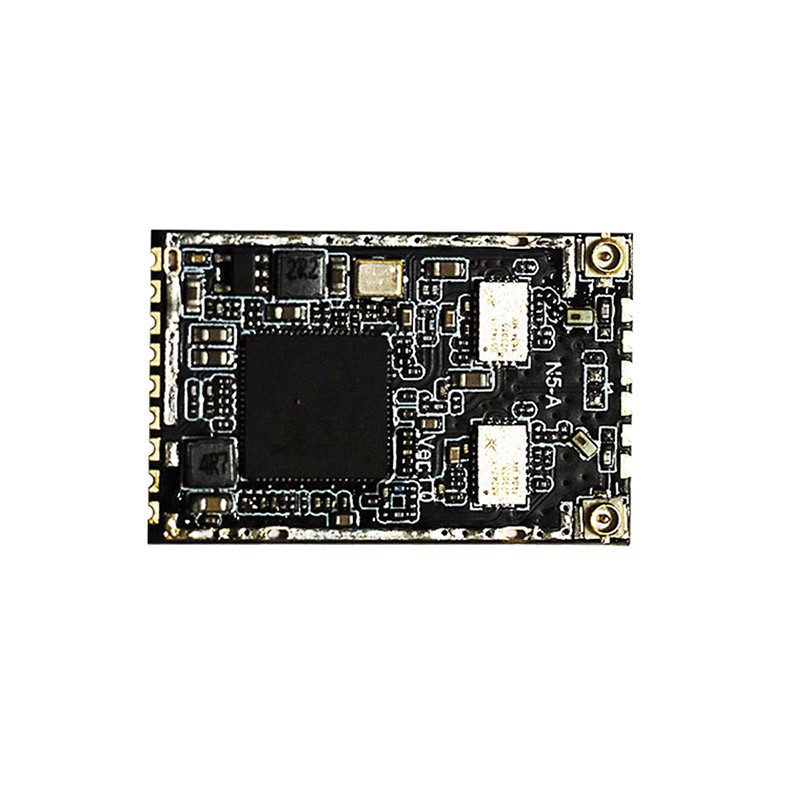

N5-A图1



嵌入式大功率 5G USB 无线模块













嵌入式大功率USB无线模块,体积小,采用外置大功率FEM设计,功率可达到500毫瓦,无线速率最高可以达到300Mbps,性能卓越。


高性能模块可以轻松地处理高级应用程序,如路由、安全和VoIP。它还包括一个支持多种应用程序的选择接口,例如用于访问外部存储的USB端口和3G/LTE调制解调器。特别是在IOT中,有广泛的应用。

N5-A图2

产品尺寸

N5-A图3

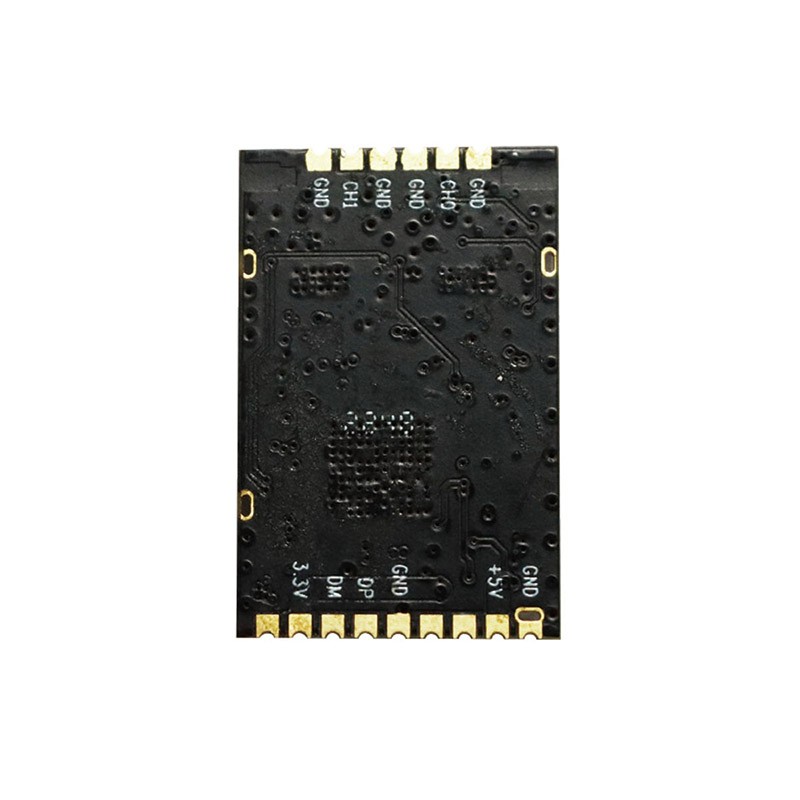

接口定义

N5-A 嵌入式大功率 5G USB 无线模块

应用领域

如:无线高清接收盒、无线网络摄像机、无人机、高清图传、智能机器人、电力无线巡航、网关等。

智能电网
无人机
家庭自动化
机器人
高清图传
安防系统

硬件


天线类型: IPEX


电压: 3.3V/5V±5%


接口: 支持1个USB 2.0 接口


最大功耗: <6W


尺寸: 31X20mm



无线功能


无线标准: IEEE 802.11n


频段: 5.8 GHz


无线速率: 2T2R:300Mbps


CE EIRP: <20 dBm (5.8 GHz)


传输功率: 5.8 GHz: 27dBm±2dBm


接收灵敏度: 11g 54M: -74 dBm

                   11n HT20: -71 dBm

                   11n HT40: -67 dBm


无线功能: 启用/禁用无线无线电、无线调度、WMM、无线统计信息


无线安全: 64/128/152位WEP、WPA/WPA2、WPA-PSK/WPA2-PSK加密



软件


运行模式:  AP和客户端功能



其它


认证: FCC, CE, RoHS


环境: 运行温度: 0℃~55℃

         存储温度: -40℃~100 ℃

         运行湿度: 10%~90% 不凝结

         储存湿度: 5%~90% 不凝结
